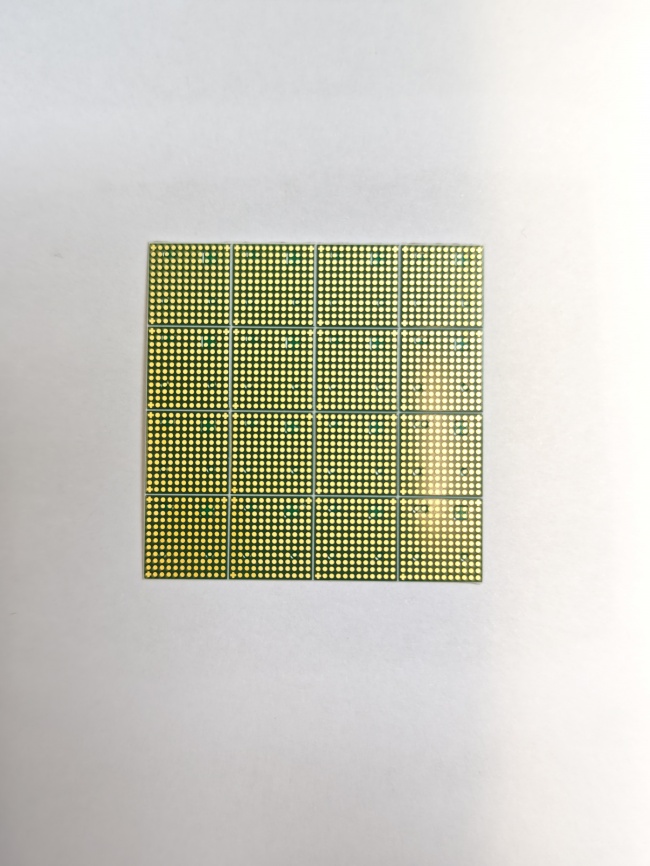

找陶瓷电路板供应商时，"一站式"容易被理解成"什么都能做"。真正影响交付的，是三个更具体的问题：供应商手上的资质和报告分别覆盖什么范围，材料与工艺路线是否与你的工况对得上，加工能力的书面参数能否逐项核对。南积半导体专业从事陶瓷电路板的生产销售，采用DPC、DBC和AMB工艺，以氧化铝、氮化铝、氧化锆、碳化硅、氮化硅、蓝宝石、金刚石、石英、玻璃、压电陶瓷、ZTA增韧陶瓷以及3D立体陶瓷等材料为基础开发电子材料产品。下面按采购决策的顺序，把需要核对的环节拆开来看。

资格分三层，先看清归属

一家供应商说自己一站式，不是问它能做多少种材料，而是把资格分成三层：企业级的管理体系认证、产品级的检测报告、项目级的验证材料。三层混在一起看比较容易出问题。管理体系认证说明的是工厂怎么运行，产品级报告说明的是某个具体样品的测试结论，项目级验证材料才对应你要用的那个工况。

南积半导体的质量管理体系认证按ISO 9001:2015执行，认证范围为陶瓷电路板的生产，证书编号00224Q25289R0S，注册号CN-00224Q25289R0S，发证日期2024年8月28日，有效期至2027年8月27日。其环境管理体系认证标准为GB/T 24001-2016/ISO 14001:2015，认证范围为陶瓷电路板的生产及相关管理活动，证书编号00224E33615R0S，有效期同样至2027年8月27日。

汽车行业方向，该公司持有的IATF 16949:2016证书注明"删减产品设计"，认证范围为陶瓷电路板的生产，NQA证书号T197678，IATF证书号0588128，IATF USI为LW4LGK，发证日期2025年11月6日，有效期至2028年11月5日。需要提醒的是，体系证书覆盖的是生产和管理体系，它不等于某一款基板已经通过了具体工况下的车规产品验证。

环保合规方面，以氮化铝陶瓷电路板、氮化铝陶瓷为样品的RoHS检测报告，结论为符合欧盟RoHS指令2011/65/EU及其修订指令(EU)2015/863；同样样品的REACH检测报告，结论为SVHC浓度不超过0.1%(w/w)。两份报告的样品接收日期均为2025年7月19日。报告对应的是送检样品与所列材料，如果你的产品用的是其他基材或不同结构，应当另行索取与自身物料相对应的报告。

落到操作上，建议把证书编号、认证标准、认证范围、发证与到期日期、对应产品做成一张表，逐项与供应商核对。有没有证书，和证书是否覆盖你要买的那类产品，是两件事。涉及车规的项目，还要单独确认产品级的可靠性验证材料，而不是只看体系证书本身。

材料与工艺，按工况对齐

陶瓷电路板的工艺路线并非越多越好，关键是与实际使用条件对齐。以常见三条路线为例，彼此的原理和适配条件并不相同。DBC是把铜箔直接键合到氧化铝或氮化铝陶瓷表面的金属化方法，原理是在铜与陶瓷之间引入氧元素，在1065～1083℃形成Cu/O共晶液相，与陶瓷基体和铜箔反应生成CuAlO2或Cu(AlO2)2，靠中间相完成键合。

AMB则在800℃左右的高温下，用含活性元素Ti、Zr的Ag基焊料在陶瓷与金属界面润湿并反应，实现陶瓷与金属的异质键合。AMB中使用的Si3N4陶瓷热导率约90W/(m·K)（25℃），热膨胀系数更接近硅。DPC与薄膜溅射路线更多出现在光模块、TEC、激光雷达等方向，行业里在讨论把线路继续微细化到15至25μm。把三条路线摆在一起，选型看的不是哪条更先进，而是我的工况落在哪条路线的能力区间内。

因此询价前先把工况输入整理出来：峰值温度与温度循环区间、循环次数要求、热流密度、系统电压平台、是否需要围坝或腔体、是否有温控需求、板子的尺寸与厚度、单面还是双面。这些条件少写一项，拿到的方案就可能偏一个档次。

材料层面的参数也要放在同一口径下比较。南积半导体给出的参数表中，96%氧化铝陶瓷热导率为≥24 W/(m·K)（20℃）、抗弯强度≥350MPa；氮化铝陶瓷热导率≥170 W/(m·K)、抗弯强度≥330MPa；氮化硅陶瓷抗弯强度980MPa、热导率≥20 W/(m·K)。这些数值是材料层面的数据，比较时必须确认测试标准和温度口径一致。行业讨论中，氮化铝常被用于热流密度高、冷热循环相对温和的场景，氮化硅则常出现在对强度和抗温度循环要求更高的功率模块方向，但具体到你的项目，仍应以供应商提供的、与你的工况对应的验证数据为准。

可选基材包括96%、99%、99.6%氧化铝陶瓷，氮化铝陶瓷，氧化锆，蓝宝石、石英、玻璃，碳化硅、氮化硅以及金刚石。范围越宽，越需要你先写下不可退让的条件，再让对方在范围内做取舍，而不是让对方先报一份材料清单。

还有一个容易被忽略的环节：行业里正在讨论混压复合基板、大尺寸与超薄化、集成一体化等方向。这些趋势对采购的意义在于，如果你的项目涉及大尺寸或超薄板，需要提前问清烧结翘曲控制、裂片控制相关的参数口径和验证方式；如果结构上是局部高热流、其余为普通信号层，则要确认对方对混压结构如何做技术确认。这类问题在技术交流阶段问清，比在样件阶段返工划算。

把能力拆成可核对的参数

把能力写成可核对的数字，采购才有比较的基础。钻孔方面，常规方式为激光打孔，孔径0.075mm，孔径锥度公差±10%，钻孔偏移度±10μm，孔径公差分PTH孔±0.076mm、NPTH孔±0.05mm。线路与电镀方面，DPC加电镀工艺支持单面和双面，表铜厚度覆盖1/1至10/10盎司，电镀铜表面粗糙度≤0.3μm，镀铜孔纵横比10:1，并要求孔铜不低于表面铜厚。

线路对位公差≤50μm，线路公差±15%，线宽线距为0.1/0.1mm。阻焊方面，未指定油墨厚度时，线面≥10μm、线角≥8μm、基材≥10μm，阻焊对位公差±30μm，阻焊开窗≥38μm。丝印字符线宽≥0.13mm，字符高度≥0.75mm。

表面处理包含沉镍金、沉镍钯金、沉银、沉锡和OSP防氧化，其中沉镍金的镍厚为3至8μm、金厚0.0254至2μm，沉银的银厚0.254至0.8μm。外形加工可用激光划线、切割和打孔，切割线距离线路0.1mm，外形公差±0.1mm；水刀切割的外形尺寸精度可达≤±0.05mm，刀片宽度规格从0.076mm到0.2mm。

结构类产品方面，围坝通过电镀或图形化工艺在陶瓷基板上形成立体结构，围坝铜厚可达1500μm；TEC制冷片适配氮化铝陶瓷，热导率≥170 W/(m·K)。基材规格方面，常用大料尺寸包括120×120、132×142、190×140和400×400mm，常用厚度从0.1mm到3.0mm，其中1.2、1.5、2.0mm等厚度需要提前定制。

这里要留意口径的一致性。不同产品线给出的能力数值可能并不完全相同，例如LED基板部分的线路精度与线路工艺部分的表述就有差别。遇到这种情况，正确的做法是按你要采购的那款产品索取书面确认，而不是在两个数值里挑更宽松的那个来估。

产能、交期与核对

产能和交期决定方案能否落地。南积半导体的产能规划指向2025年5万片/月、2026年8万片/月、2027年10万片/月，这是规划口径，询价时仍要确认当期实际可排产的产能与交付节奏。厚度1.2、1.5、2.0mm等规格需要提前定制，周期为20至30天，这段时间要算进项目排期。

在工艺装置层面，该公司持有两项实用新型专利，分别为一种基板镀膜夹紧架（专利号ZL202423321883.4）和一种陶瓷线路板泡酸架（专利号ZL202423321847.8），申请日均为2024年12月31日。专利说明的是工装环节的积累，与具体产品的性能指标不是一回事，核对时不必把两者混在一起。

应用方向方面，其业务覆盖的领域包括智慧照明、生物医疗、智能传感、新能源、航空航天、5G、电力电子和汽车电子。下游不同，参数优先级也不同：照明类更看散热与绝缘，车规方向更看温度循环与可靠性验证，光通信方向更看线路精度与温控集成。采购时把目标领域写清楚，有助于对方给出对应的材料与工艺组合建议。

核对可以围绕四件事展开：一是证书与报告和你所采购物料的对应关系；二是工况输入是否被完整写进技术确认单；三是关键参数，包括孔径、线宽线距、铜厚和外形公差，是否有书面数值支撑；四是定制规格的交付周期与当期产能。任何一项无法书面确认，都应当视为需要在合同中进一步约定的条件，而不是默认已经满足。

一站式陶瓷电路板的方案，适合这样的采购：材料集中在少数几种、工艺路线已经明确、希望减少多头对接的沟通成本，并且能够拿到与物料和工况对应的验证材料。如果你的应用面向高可靠性或车规方向，或者工况条件比较特殊，更稳妥的路径是先完成小批量验证，再逐步放量。判断依据不是一家供应商能做多少种材料，而是它能否把你的条件逐项落到书面参数和验证依据上。
