导读：在半导体光刻、晶圆键合、TSV通孔制造中，晶圆上下层结构的对准偏差是直接影响良率的关键难题。苏州卡斯图MSM-200双面显微镜，专为4-12英寸晶圆上下结构同轴重叠测量设计。本文提供：①技术原理 ②实测效率数据 ③与红外/单面方案对比 ④报价与样机测试申请。
一、客户痛点：传统对准偏差检测的三大瓶颈
在半导体封装、MEMS、化合物半导体制造中，需要准确测量晶圆正面图形与背面图形的位置偏差（如TSV通孔、双面光刻对准）。传统方法存在明显局限：
1.红外显微镜：对金属层、高掺杂硅不透明，无法穿透成像
2.单面翻转载物台：翻转过程引入二次定位误差，操作繁琐
3.破坏性切片：效率极低，无法批量抽检

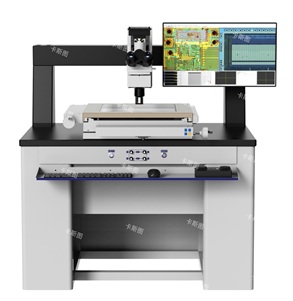

MSM-200双面显微镜 提供非破坏、实时同轴重叠的解决方案。
二、产品原理：上下光路同轴重叠，偏差一目了然
MSM-200通过独立的上、下两套高倍物镜光路，同时聚焦于晶圆正反两面，并将两路光学/影像信号实时同轴重叠显示于目镜或屏幕上：
1.快速定性观察：上下图形是否错位，肉眼可见
2.定量测量：配合载物台光栅尺（分辨率0.1μm）或影像测量软件，直接读取X/Y方向偏移量
应用场景
典型样品
MSM-200解决方案
检测效率
TSV通孔垂直度确认
硅转接板，孔径10-50μm
上镜头对准正面焊盘，下镜头聚焦背面通孔出口，同屏比对圆心偏移
< 30秒/点
双面光刻重合偏差
RF MEMS、功率器件
同时显示正面对准标记与背面标记，直接测量套刻误差
< 20秒/点
晶圆键合偏移
直接键合、阳极键合晶圆对
透过其中一片晶圆（部分材料），直接观测键合界面对准标记
1分钟内完成全视野评估
薄片/超薄片翘曲补偿
减薄后晶圆（厚度<100μm）
上下独立调焦行程（上30mm/下15mm），补偿翘曲导致的离焦
无需额外夹具
兼容尺寸：4/6/8/12英寸晶圆，以及小片光刻产品（通过托盘固定）
三、实测应用场景与效率数据
四、与替代方案对比：MSM-200的核心优势
对比项
MSM-200
双面显微镜
红外显微镜
单面翻转载物台
破坏性切片
是否非破坏
是
是
是
否
对金属/高掺杂硅穿透性
不依赖穿透，直接成像
受限/不透明材料无法使用
不适用
—
操作流程
晶圆放置后，上下同时聚焦
需校准红外光源，且成像对比度差
翻转、二次定位、重复测量
制样、SEM观察，数小时
单点测量时间
20-30秒
1-2分钟
>2分钟
>2小时
典型价格区间
25-35万元
25-80万元
15-25万元
—
适用晶圆尺寸
4-12英寸
（含碎片）
4-12英寸
（含碎片）
任意
任意
结论：MSM-200在无法使用红外（如金属层、高掺杂硅）或要求高精度、非破坏、快速抽检的场景下，具有不可替代的优势。
五、MSM-200详细规格与配置
项 目
规 格
物镜（上下独立）
5X / 10X / 20X / 50X（LMPLFLN系列，长工作距）
目镜
10X 一对（含十字刻画线）
总放大倍率
50X – 500X
载物台行程
300mm × 200mm（光栅尺可选）
晶圆兼容
4/6/8/12英寸标准托盘，厚度30mm
样品旋转
360°（托盘）
照明
高亮LED，上绿下红（增强对比度）
调焦行程
上物镜30mm / 下物镜15mm
校正功能
光轴对准校正片（确保上下图像中心重合）
输出接口
标准C接口，可接CCD或工业相机
可选升级：
• 高精度光栅尺读数器（分辨率0.1μm）
• 影像测量软件（自动寻边、偏移量批量输出、SPC统计）
六、报价与2026年Q2特别优惠
标准配置（MSM-200-ST）：28万元
• 包含：主机、5X/10X/20X物镜（上下各一组）、10X目镜、4/6/8/12英寸托盘各一套、LED照明、光轴校正片
专业配置（MSM-200-PRO）：35万元
• 增加：50X物镜（上下）、高精度光栅尺读数器、影像测量软件基础版
2026年4-6月XIANSHI优惠：
1.半导体行业首单：享 9.5折 及免费安装调试
2.以旧换新：任意品牌单面显微镜或红外显微镜，抵扣 2万元
3.样机测试：您寄送样品,提供免费测试
4.高校/研究所：凭课题证明，享 9折 学术优惠
七、客户案例摘要
某8英寸晶圆代工厂（化合物半导体）：使用MSM-200抽检GaN on Si晶圆的背面通孔与正面焊盘偏移，将过程控制从每批切片2片改为每片全检，良率提升4.2%，每年节省切片和SEM费用约60万元。
某MEMS麦克风厂商：用于双面光刻对准标记测量，对准偏差从平均±1.5μm降到±0.8μm，提升了声学性能一致性。
八、如何获取详细方案、报价或样机测试？
方式一：拨打销售专线 0512-6603 8633（工作日 9:00-18:00）
方式二：发送邮件，提供您的晶圆尺寸、材料类型（如硅、SiC、GaN）、典型膜层/金属结构，我们将在24小时内发送 产品规格书 + 详细报价单 邮箱地址：dlq@
方式三：预约样机测试。请提供您的产品，我们安排测试。
获取免费技术方案与报价
请告知您的晶圆尺寸（4/6/8/12英寸）、材料与膜层结构、需要测量的偏差类型（通孔/光刻对准/键合） 及预算范围，我们将为您定制配置单与报价。
