关键词：近红外显微镜，光模块封装，共晶贴片空洞检测，AuSn焊料，400G光模块，MIR50，苏州卡斯图
导读：在400G/800G/1.6T光模块及CPO制造中，激光器（DFB/EML）共晶贴片的焊料空洞率和贴片偏移是影响可靠性与光耦合效率的隐蔽杀手。传统方法无法穿透InP/GaAs衬底，检测如同"盲人摸象"。苏州卡斯图MIR50近红外显微镜，提供无损、在线、量化的检测方案。本文提供：①空洞率与寿命的量化关系 ②实测案例数据 ③与X-ray/超声显微镜对比 ④行业标准参考 ⑤报价与免费样机测试申请。
一、客户痛点：看不见的缺陷，高昂的代价
在TOSA/ROSA、COB、BOX封装中，共晶贴片（AuSn焊料）将激光器芯片固定在热沉或基板上。但以下缺陷在可见光下完全不可见：
缺陷类型
后果
传统检测方法的局限
焊料空洞
局部热点 → 激光器波长漂移、功率衰减、早期失效
X-ray：分辨率不足，难以区分小空洞；成本高、速度慢，不适合在线全检。
芯片偏移/倾斜
光耦合效率骤降 → 模块发射光功率不足，良率损失
超声显微镜（SAM）：需浸入耦合液，破坏样品，无法在线。
焊料不均/裂纹
热阻增大，长期可靠性风险
破坏性切片：耗时长，只能抽检，无法过程控制。

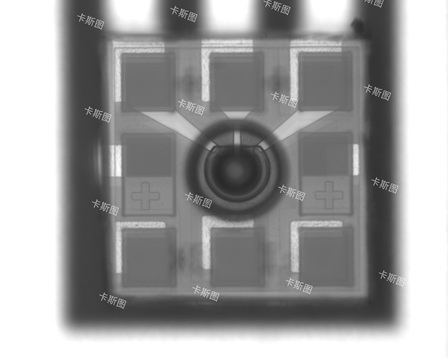

MIR50近红外显微镜 利用近红外光（波长900-1700nm）对InP、GaAs等衬底的穿透性，直接透视芯片，实时观测AuSn焊料层的真实状态。
二、量化价值：空洞率如何影响激光器寿命？
基于光通讯行业可靠性研究数据（来源：IEEE、IPC标准）：
AuSn焊料空洞率
激光器结温升高
平均寿命（MTTF）降幅
对应光模块失效率（年）
<3%
基准
基准
<0.5%
3%-5%
+5~8°C
降低20-30%
约1-2%
5%-10%
+10~15°C
降低40-50%
约3-5%
>10%
+>20°C
降低>70%
>8%
行业通用标准：
1.电信级光模块：空洞率 <5%（单颗芯片）
2.数据中心400G/800G模块：空洞率 <3%
3.车载/航空航天：空洞率 <2%
三、实测案例：某800G DR8模块厂商的导入效果
客户背景：国内主流光模块厂商，生产800G DR8及1.6T OSFP模块。原有工艺：共晶贴片后无在线检测，依赖后道老化测试发现失效，返修成本高昂。
导入MIR50后的6个月数据：
指标
导入前
导入后（MIR50在线全检）
改善
贴片后空洞率超标率
未知（未检测）
5.2%（拦截并返工）
—
老化失效率
3.8%
1.1%
降低71%
单片返修成本（含拆解、重新贴片、老化）
¥85
¥22（仅返工贴片）
节省74%
客户投诉（光功率不足）
季度2-3起
6个月0起
—
客户反馈：
"MIR50让我们'看见'了共晶贴片的真实质量。之前靠老化筛选，成本高且无法定位根因。现在我们在贴片后工位就拦截了80%以上的潜在缺陷，这是一笔很快收回投资的账。"—— 工艺总监
四、与替测方案对比：MIR50的核心优势
对比项
MIR50 近红外显微镜
X-ray （离线/在线）
超声显微镜（SAM）
破坏性切片
是否无损
是
是
是（需耦合液）
否
检测速度
<10秒/芯片
30-60秒/芯片
2-5分钟/芯片
>2小时
可检测空洞
是，分辨率≤2μm
是，分辨率5-10μm
是，但需样品浸水
是，但破坏
是否适合在线全检
是（可集成流水线）
半在线（成本高）
否（速度慢）
否
典型设备成本
8-30万元
40-150万元
60-120万元
—
操作技能要求
低（培训1天）
中
高
高
结论：MIR50是性价比很高的共晶贴片在线、无损、快速检测方案，尤其适合对速度、成本控制的量产线。
五、MIR50核心规格与适用封装形式
核心规格：
项目
规格
照明光源
卤素灯+近红外增强（900-1700nm）
物镜
5X / 10X / 20X / 50X（近红外宽带增透）
检测器
红外相机/高灵敏InGaAs相机（选配）
样品尺寸
75mm × 50mm（可定制更大载物台）
适用封装形式：
• TOSA/ROSA（TO-Can、BOX）
• COB（板上芯片）
• 金锡共晶贴片（AuSi、AuSn、AuGe）
• 其他需透视衬底的芯片贴片（VCSEL、PD、Si基光电子）
六、报价与2026年Q2特别推广方案
为助力光通讯行业客户以低门槛导入在线NIR检测，苏州卡斯图推出光模块封装专用特价方案：
配置
型号
价格（人民币）
包含内容
基础在线检测版
MIR50-Line
8万元
主机、10X/20X物镜、红外相机、测量软件
研发/实验室版
MIR50-Lab
25.8万元
增加50X物镜、高灵敏InGaAs相机
全自动集成版
MIR50-Pro
询价
含自动上下料、对接MES、AI辅助缺陷分类
2026年4-6月限时优惠：
1. 光模块行业首单：享 9折，并赠送1年延保（共2年）
2. 以旧换新：任何品牌旧款红外显微镜或X-ray，抵扣 2-5万元（根据型号评估）
3. 免费测样：您寄送5片典型不良品/良品样品，我们出具检测图片
4. 免费上门演示：苏州、无锡、上海、深圳等地区，工程师携带MIR50到贵司产线现场测试
七、常见客户问题（FAQ）
Q1：MIR50能检测多小的空洞？
A：可稳定检测直径≥2μm的空洞。
Q2：能否检测倒装芯片（Flip Chip）底部的空洞？
A：若芯片衬底为InP、GaAs、Si（薄片<200μm），可以。若衬底为厚硅或金属覆盖，穿透受限，建议结合X-ray。
Q3：与进口红外显微镜价格相比，MIR50的性价比如何？
A：进口品牌同档次设备价格通常在50-80万元。MIR50以8万元起提供同等或更高的检测能力，且本地化服务响应更快。
Q4：能否集成到自动化产线？
A：可以。MIR50-Pro版本提供标准通讯接口（RS232、TCP/IP），可对接PLC或MES，实现检测结果自动上传、良品/不良品分选。
Q5：你们能提供工艺改进建议吗？
A：可以。我们不仅卖设备，还提供共晶贴片工艺诊断服务：通过MIR50检测您的产线样品，分析空洞成因（如焊量、共晶温度、压力、气氛），给出调整参数建议。
八、如何获取详细方案、报价或免费测样？
方式一：拨打销售专线 0512-66038633（工作日8:30-17:30），说明"MIR50光模块检测咨询"
方式二：申请免费测样。请告知您所在城市，我们安排工程师对接，您寄送样品（建议5-10颗典型样品，含良品与疑似不良品），我们出具完整的检测报告并与您现有的检测方法（如X-ray）对比。
获取免费技术方案与测样申请
请告知您的封装类型、芯片材料及预算范围，我们将为您定制在线检测方案与报价。
